Uso de Técnicas Split
Crest con Expansores y Aproach Modificado para la Colocación de Implantes Dentales
en Maxilares Atróficos. Reporte de Caso Clínico
|
Ariel Leonardo Tapia Aguirre[1] altapiaa@estudiantes.uhemisferios.edu.ec https://orcid.org/0009-0001-0567-4763 Estudiante Universidad Hemisferios. Facultad de Ciencias de la Salud.
|
PhD. Guillermo Mauricio Aguirre Balseca. MsC maguirreb@profesores.uhemisferios.edu.ec https://orcid.org/0009-0001-0567-4763 Especialista en Implantología- Rehabilitación Oral- Endodoncia. Docente de la Universidad Hemisferios Facultad Ciencias de la Salud.
|
|
Dr. Luis Alberto Vallejo Izquierdo. lavallejoi@profesores.uhemisferios.edu.ec https://orcid.org/0000-0002-9556-3708 MsC. Ciencias de la Salud. Especialista en Ortodoncia.
|
|
RESUMEN
La técnica Split Crest en maxilares atróficos es una de las opciones al momento de rehabilitar un paciente que no puede adaptarse a prótesis totales, esta técnica consiste en la división del reborde alveolar mediante una técnica quirúrgica muy bien sustentada, en este caso se realizó una modificación a la técnica y se usó dos técnicas diferentes en el mismo paciente, en el primer cuadrante se realizó solamente la modificación de la técnica quirúrgica, la teoría nos dice que debemos crear una especie de plataforma en el reborde alveolar retirando hueso alveolar que está demasiado delgado, al realiza resta técnica ya tenemos una muy buena proporción de reborde alveolar pero la modificación de este estudio propone realizar un biselado a 45 grados después de aplanar el reborde alveolar teniendo el doble de reborde aproximadamente para colocar los implantes, por otro lado en el segundo cuadrante se hizo una técnica Split Crest habitual en el cual se separó mediante una fresa el reborde alveolar y se usó expansores para separar las tablas óseas. Al concluir el estudio se pudo determinar que la modificación realizada es muy eficiente y nos dio buenos resultados, reduciendo la morbilidad, al tener dos técnicas diferentes en el mismo paciente pudimos ver cómo evolucionan las dos técnicas al mismo tiempo, llegando a la conclusión que ambas técnicas funcionan están muy bien sustentadas y proporcionan resultados muy predecibles a lo largo del tratamiento, logrando rehabilitar de la mejor forma al paciente.
Palabras
clave:
implantes;
split crest; all in six; maxilares atróficos; aproach modificado.
Use of Split Crest Techniques with Expanders and Modified Approach
for the Placement of Dental Implants in Atrophic Maxillae. Clinical
Case Report
ABSTRACT
The Split Crest technique in atrophic maxillae is one of the options when rehabilitating a patient who cannot adapt to total prosthesis, this technique consists in the division of the alveolar ridge by means of a very well supported surgical technique, in this case a modification of the technique was made and two different techniques were used in the same patient, in the first quadrant only the modification of the surgical technique was made, The theory tells us that we should create a kind of platform in the alveolar ridge removing alveolar bone that is too thin, when performing this technique we already have a very good proportion of alveolar ridge but the modification of this study proposes to perform a beveled at 45 degrees after flattening the alveolar ridge having approximately double the ridge to place the implants, On the other hand, in the second quadrant a usual Split Crest technique was performed in which the alveolar ridge was separated by means of a drill and expanders were used to separate the bone tables. At the end of the study it was determined that the modification performed is very efficient and gave us good results, reducing morbidity, having two different techniques in the same patient we could see how the two techniques evolve at the same time, concluding that both techniques work are very well supported and provide very predictable results throughout the treatment, managing to rehabilitate the patient in the best way.
Key words: implants; split crest; all in six; atrophic jaws; modified approach; alveolar expansion
Artículo recibido 10 agosto 2023
Aceptado para publicación: 14 setiembre 2023
INTRODUCCIÓN
El uso de implantes dentales es uno de los métodos más confiables a largo plazo por todos los beneficios que ofrecen a la hora de rehabilitar zonas edéntulas(de Souza et al., 2020; Reyes Doimi et al., 2017). Este método de rehabilitación se puede ver impedido debido a la reabsorción ósea de la cresta alveolar por consecuencia de las extracciones dentales, defectos periodontales, avulsión dental traumática o edentulismo por un largo periodo de tiempo (de Souza et al., 2020; Starch-Jensen & Becktor, 2019).
La pérdida ósea se da entre 3,8-6,1 mm en la placa alveolar lingual o labial durante el primer año después de una extracción dental, después del año la perdida es menor, pero sigue sucediendo (Guo et al., 2020). Para la colocación de un implante se sugiere que el reborde alveolar sea de al menos 1-1,5 mm de espesor en la cara vestibular como en la lingual o palatina del implante para que este tenga un buen pronóstico a largo plazo, la anchura buco lingual debe ser mínimo de 5,5mm (Starch-Jensen & Becktor, 2019).
Las soluciones recomendadas en casos de atrofia de maxilares pueden darse por injertos óseos autógenos de sitios donantes como mandíbula o cresta iliaca, estas técnicas proporcionan un buen pronóstico a los implantes, pero se asocia con el riesgo de morbilidad del sitio donante, reabsorción impredecible y un tiempo extra de osteointegración del material de injerto (de Souza et al., 2020; Starch-Jensen & Becktor, 2019). La expansión del reborde alveolar con la ayuda de tornillos expansores es una de las opciones más utilizadas por la facilidad y efectividad de la técnica, teniendo más aceptación en los pacientes en comparación con técnicas de injerto autógenos o implantes cigomáticos que ofrecen resultados similares, estos siendo muchos más costosos o con tiempos de recuperación muchos más amplios (Scavia et al., 2020).
La técnica Split Crest consiste en la división del reborde alveolar de forma horizontal donde se introducirá tornillos expansores con el fin de separar las corticales óseas vestibular y lingual o palatina, creando un espacio donde se podrá colocar implantes de buenas dimensiones en un mismo tiempo quirúrgico (Crespi et al., 2021; Scavia et al., 2020). Frente a ello se pretende exponer el relato de un caso clínico de un paciente de 68 años de edad en el cual se empleó la técnica Split Crest con ayuda de tornillos expansores y el acondicionamiento del maxilar para aumentar el tamaño óseo en sentido horizontal previo a la colocación de implantes dentales en maxilares atrófico .
Reporte de caso
Paciente mujer de 68 años, sin antecedentes médicos de interés acude a la facultad de Odontología de la Universidad hemisferios, refiere prótesis total superior desajustadas, lo que le ocasiona incomodidad y movilidad al momento de hablar o alimentarse. La evaluación radiográfica (imagen 1), tomográfica y examen extraoral e intraoral (imagen 2) sugieren la presencia de maxilar superior atrófico, lo que dificulta la adaptación de prótesis totales.
En la evaluación
tomográfica se confirmó la atrofia del maxilar superior, se realizó capturas
individualizadas en la posición de las piezas 11, 13, 15, 21, 23, 25; posición
escogida para colocar los implantes (imagen 3 y 4)
Imagen 3
Imágenes tomográficas en un corte sagital del maxilar superior en el primer cuadrante.
|
|
||
|
A |
B |
C |
Imagen 3A: corte sagital del maxilar superior en la posición de la pieza No 11, donde se observa una dimensión vestíbulo palatina de 2mm. Imagen 3B: corte sagital del maxilar superior en la posición de la pieza No 13, se observa una dimensión vestíbulo palatina de 3mm. Imagen 3C: corte sagital del maxilar superior en la posición de la pieza No 15, observamos una dimensión vestíbulo palatina de 2.5mm
Imagen 4
Imágenes tomográficas en un corte sagital del maxilar superior en el segundo cuadrante.
|
|
||
|
A |
B |
C |
Imagen 4A: corte sagital del maxilar superior en la posición de la pieza No 21 donde se observó una dimensión vestíbulo palatina de menos de 2mm. Imagen 4B: corte sagital del maxilar superior en la posición de la pieza No 23 donde hubo una dimensión vestíbulo palatina de 2mm. Imagen 4C: corte sagital del maxilar superior en la posición de la pieza No 25 donde hubo una dimensión vestíbulo palatina de más de 3mm.
Tras efectuar una adecuada planificación preoperatoria, se propuso la colocación de implantes mediante una técnica All-In-six, técnica que sería asistida por un acondicionamiento del maxilar superior en el primer cuadrante y una expansión del reborde alveolar en el segundo cuadrante.
Tres días antes de la cirugía el paciente comienza con un régimen farmacológico preventivo de amoxicilina + acido clavulánico 1g además se le pidió que una hora antes se tome una cápsula de Celebrex 200 mg, además inmediatamente después de la cirugía se colocara una ampolla de ketorolaco 30 mg para evitar dolor e inflamación postoperatorio

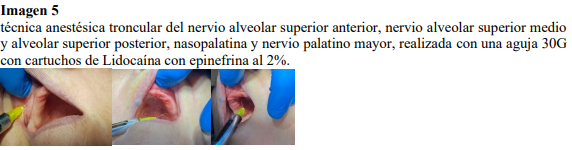

Se realizó una técnica anestésica troncular (nervio alveolar superior anterior, nervio alveolar superior medio, nervio alveolar superior posterior, infraorbitario, nasopalatino y el nervio palatino mayor) se colocó un total de 8 cartuchos de lidocaína con epinefrina (imagen 5).
Se procedió a realizar
el protocolo de desinfección de la cavidad oral del paciente con un enjuague
bucal a base de clorhexidina al 0.12% (Encident) y la desinfección de la zona peri-oral
con clorhexidina al 0,20%, y se concluyó este protocolo con la colocación de un
campo de ojo estéril sobre el rostro del paciente (imagen 6)
Imagen 6
Colocación de campo de ojo sobre la zona a trabajar, después de la desinfección con clorhexidina al 0,20% de la zona peri-oral del paciente.

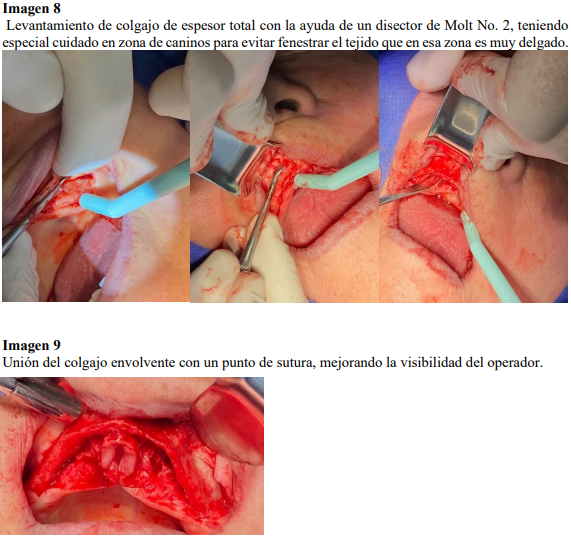

Se realizó una incisión lineal con descargas en distal con una hoja de bisturí numero 15 paracrestal es decir hacia palatino para evitar fenestrar el tejido gingival en vestibular (imagen 7). Después con la ayuda de un disector recto de Molt 2 se levantó un colgajo envolvente mucoperiostico de espesor total del maxilar superior (imagen 8), este colgajo fue unido con un punto de sutura para mejorar la visibilidad del operador (imagen 9)
Imagen 7
Incisión lineal paracrestal y descargas en distal, procedimiento realizado con una hoja de bisturí Nº 15.

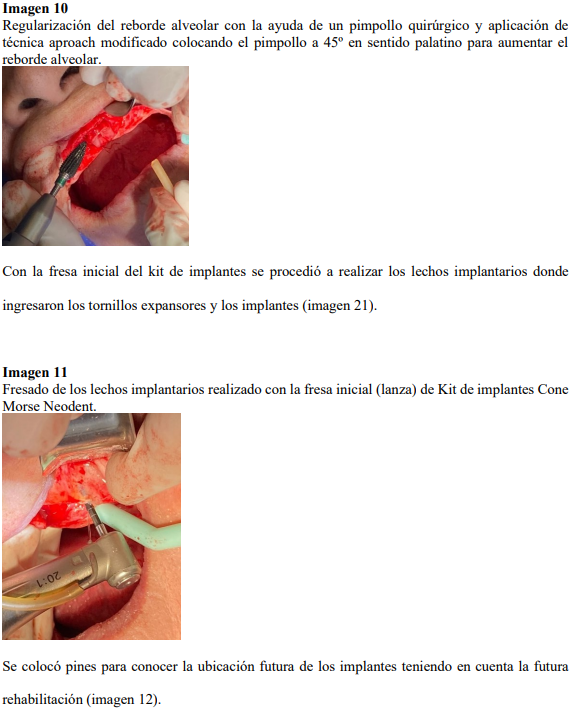

Se realizó una regularización del reborde con un pimpollo quirúrgico, con el fin de aplanar el reborde alveolar en filo de cuchillo, acondicionando la superficie del maxilar, posteriormente se realizó el mismo acondicionamiento con el pimpollo quirúrgico, pero hacia palatino en un ángulo de 45º técnica denominada Aproach modificado, ayudando a generar una mayor superficie al momento de realizar la técnica de expansión alveolar (imagen 10).

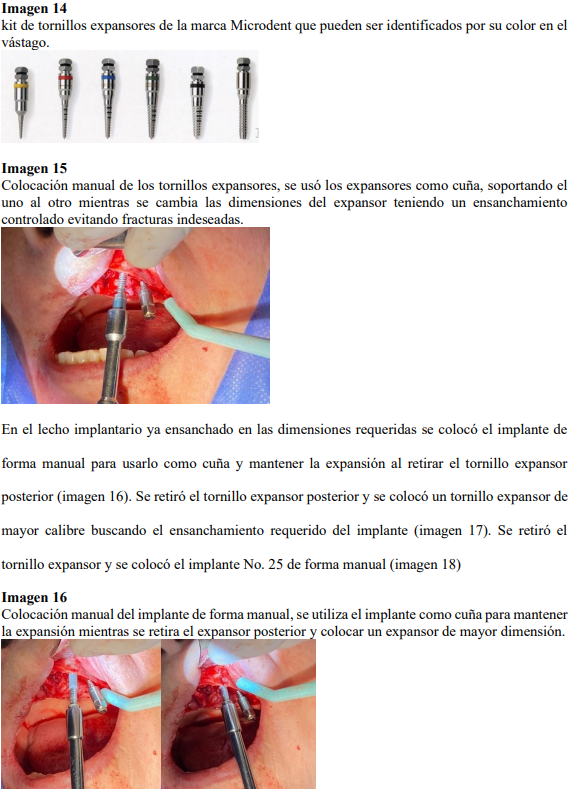

La colocación de los tornillos
expansores de la marca (MICRODENT) (imagen 14) se realizó de forma manual y
progresiva hasta lograr el diámetro requerido para el implante elegido con anterioridad
(imagen 15). El diámetro de los tornillos expansores puede ser identificado
mediante el color que cuenta en su vástago.

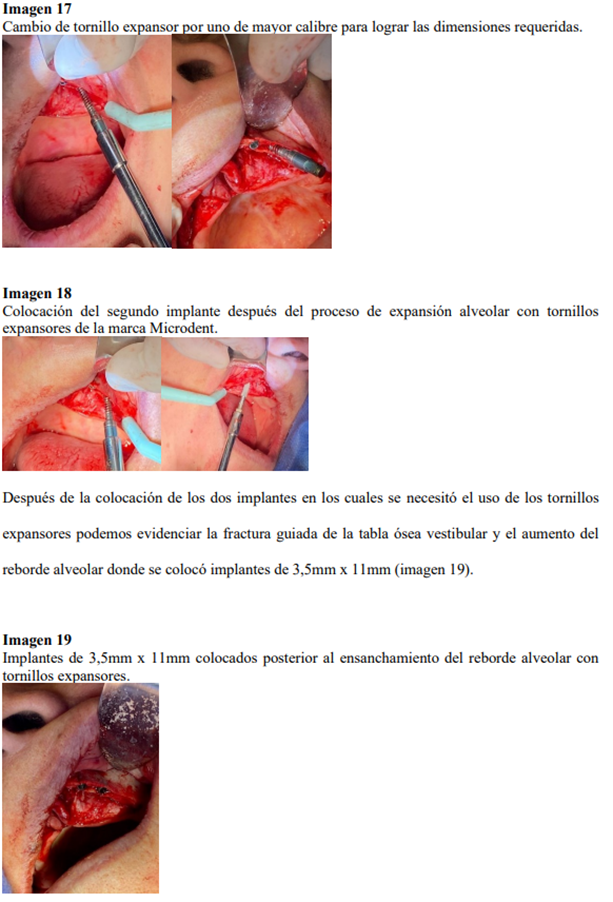

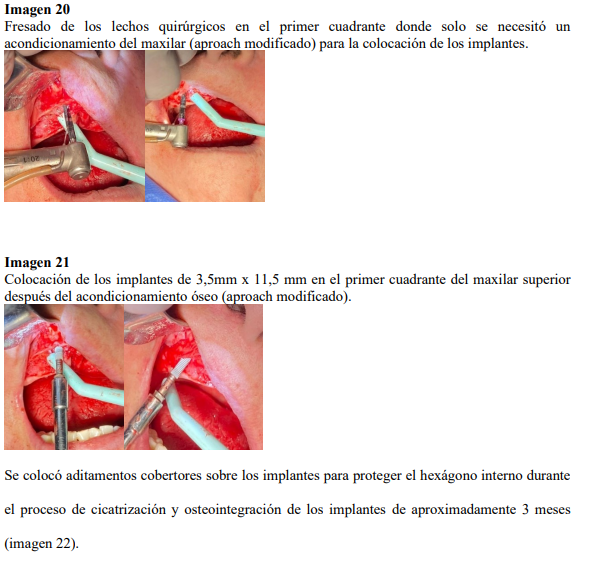

Una vez colocados los
dos implantes previo expansión alveolar se realizó el fresado de los lechos
implantarios restantes sobre el reborde alveolar previamente acondicionado con
el pimpollo quirúrgico (imagen 20) y la colocación de los implantes (imagen 21)

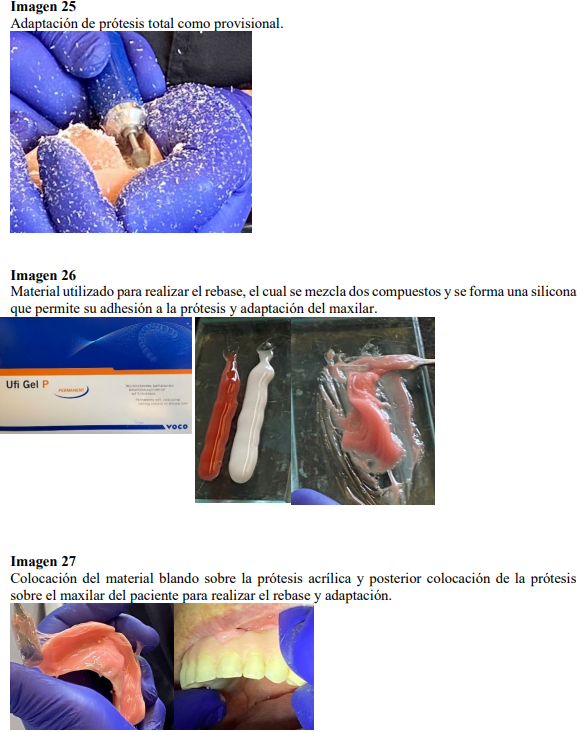

Posterior al retiro de puntos
se realizó la adaptación de la prótesis total que tenía la paciente para ser
usada como provisional durante el tiempo de osteointegración (imagen 25),
realizando desgastes en puntos específicos y realizando un rebase con Ufi-Gel
material suave que evita el contacto directo con los implantes (imagen 26 y 27).

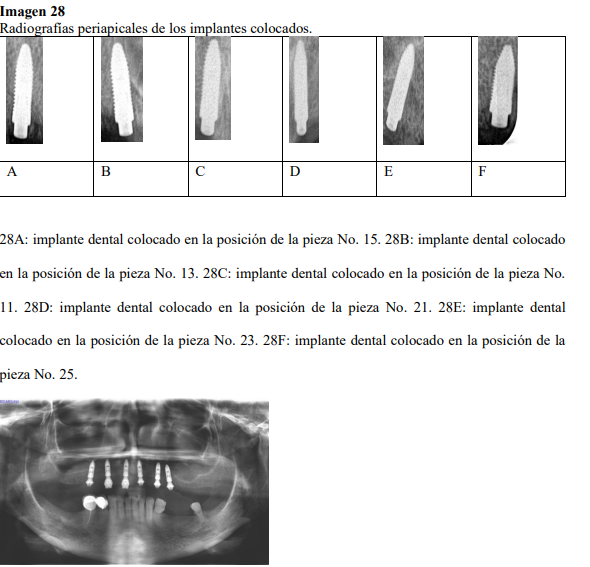

Se realizo radiografías
periapicales a cada implante para observar la posición e inserción a los implantes
a los 3 meses (imagen 28), donde se observó una correcta osteointegración de
los implantes, listos para continuar con la rehabilitación.
Radiografía panorámica
de control donde se puede observar la preservación de los implantes a 4 meses
de control
DISCUSIÓN
El desarrollo de este tipo de técnicas como el Split Crest y el aproach modificado aumentan las opciones de pacientes que sufren de atrofia maxilar como hemos mostrado en este caso, algunos estudios han demostrado un aumento de la cresta alveolar de 2 a 3,5 mm al realizar técnicas de expansión (Guo et al., 2020), como en nuestro caso donde se pudo aumentar más de 3mm en el sector más critico el cual fue en la posición del implante de la pieza No. 21 donde teníamos 1,5 mm, por otro lado cuando se realizaron técnicas de Split Crest en maxilares, pacientes con un promedio de 18,5 mm antes de la técnica, después de someterse a ella perdieron aproximadamente 0,68 mm lo cual es entendible ya que para relajar la técnica se debe hacer un acondicionamiento del reborde alveolar, eliminando una porción ósea en sentido vertical (de Souza et al., 2020).
El medidor de eficacia de este tipo de técnicas es la cantidad de implantes que se han mantenido en los pacientes luego de realizar estas técnicas, concordando con el estudio de (de Souza et al., 2020) donde total de 23 implantes Cone Morse colocados con esta técnica en 13 pacientes luego de 36 meses se tuvo un 100% de supervivencia de los implantes, lo cual es un buen indicador en este caso donde se usó técnicas similares a su estudio
El empleo de estas técnicas en conjunto con injertos óseos es una práctica común, colocando injertos en los espacios donde se expandió las tablas óseas, según (Starch-Jensen & Becktor, 2019) se ha documentado una alta tasa de supervivencia de los implantes con el uso de injertos autógenos aunque aumenta la morbilidad en el sitio donante y aumenta el tiempo de tratamiento por lo que sugiere la colocación inmediata después de realizar la expansión como se realizó en el caso presentado así evitando aumentar el tiempo de tratamiento del paciente, realizamos la técnica “procedimiento de distracción alveolar” como nos indica (Tolstunov et al., 2019) que al realizar una expansión y dejar el lecho vacío este se va a comenzar con un proceso de osteogénesis formando hueso nuevo en la zona que mantenemos separadas gracias a los implantes colocados en un mismo tiempo quirúrgico junto a la expansión previa.
Según algunos estudios el espacio generado después de realizar la división del maxilar debe ser tratado como una extracción que no requiere ser rellenado con algún biomaterial (Reyes Doimi et al., 2017), además la colocación de estos biomateriales y membranas puede dificultar el cierre del colgajo teniendo una mayor probabilidad de exposición y posterior infección, por lo antes mencionado en este caso no se uso biomateriales, tratando de dejar el espacio creado como una extracción para su posterior formacion de hueso en el lecho quirúrgico.
Las principales limitantes del estudio son la falta de control post operatorio ya que solamente se tiene registro hasta la colocación de la prótesis sobre implantes a los 4 meses de realizada, en dicho momento se realizo el ultimo registro radiográfico, en comparación a los estudios de (Guo et al., 2020) y (Scavia et al., 2020) en los cuales tuvieron un seguimiento de 36 meses o 3 años los cuales parecen ser óptimos para determinar la vida del implante mediate esta técnica. otra de las limitantes es la habilidad del operador ya que se requiere cierta técnica para realizar la plataforma modificada y la expansión del maxilar como vemos en el estudio de (Reyes Doimi et al., 2017).
Esta técnica puede ser muy útil en los casos de maxilares atróficos en los cuales se contraindica la colocación de implantes, esta técnica debería ser una de las Gold Standart a la hora de la colocación de implantes donde sus opciones son injertos óseos o implantes cigomáticos, siendo la técnica de este estudio mucho más eficiente, económica y con menor morbilidad que las antes mencionadas.
CONCLUSIÓN
Se llego a la conclusión que el uso de la técnica Split Crest con expansores y Aproach modificado para la colocación de implantes dentales en maxilares atróficos, el cual se basó en técnicas quirúrgicas con sustento científico, tiene resultados exitosos y muy predecibles, nos puede dar otra opción de rehabilitación en este tipo de pacientes, en este caso se realizó una modificación a una técnica muy bien sustentada tenido los mismos resultados pero con menor morbilidad para el paciente, por lo que merece un seguimiento de mas tiempo y la aplicación de esta técnica en más ensayos clínicos para así definir esta técnica como una de las principales al momento de realizar una expansión de maxilares a la colocación de implantes.
REFERENCIAS
Crespi, R., Toti, P., Covani, U., Crespi, G., & Menchini-Fabris, G.-B. (2021). Maxillary and Mandibular Split Crest Technique with Immediate Implant Placement: A 5-Year Cone Beam Retrospective Study. The International Journal of Oral & Maxillofacial Implants, 36(5), 999–1007. https://doi.org/10.11607/JOMI.8572
de Souza, C. S. V., de Sá, B. C. M., Goulart, D., Guillen, G. A., Macêdo, F. G. C., & Nóia, C. F. (2020). Split Crest Technique with Immediate Implant to Treat Horizontal Defects of the Alveolar Ridge: Analysis of Increased Thickness and Implant Survival. Journal of Maxillofacial & Oral Surgery, 19(4), 498. https://doi.org/10.1007/S12663-020-01332-Z
Guo, Z., Chen, L., Ning, Y., Ding, X., Gao, Y., Zhou, L., Xu, S., & Zhang, Z. (2020). Split-crest technique with inlay bone block grafts for narrow posterior mandibles: a retrospective clinical study with a 3-year follow-up. American Journal of Translational Research, 12(8), 4628. /pmc/articles/PMC7476144/
Reyes Doimi, J., Aguirre Balseca, G. M., Cáceres La Torre, A., Reyes Doimi, J., Aguirre Balseca, G. M., & Cáceres La Torre, A. (2017). Colocación de implantes dentales en maxilar atrófico con técnica de cresta dividida y expansión del reborde. Revista Odontológica Mexicana, 21(3), 198–204. http://www.scielo.org.mx/scielo.php?script=sci_arttext&pid=S1870-199X2017000300198&lng=es&nrm=iso&tlng=es
Scavia, S., Roncucci, R., Bianco, E., & Maddalone, M. (2020). Minimal invasive flapless piezotome alveolar crest horizontal split technique: Preliminary results. JOURNAL OF CONTEMPORARY DENTAL PRACTICE, 21(1), 28–35. https://doi.org/10.5005/JP-JOURNALS-10024-2743
Starch-Jensen, T., & Becktor, J. P. (2019). Maxillary Alveolar Ridge Expansion with Split-Crest Technique Compared with Lateral Ridge Augmentation with Autogenous Bone Block Graft: A Systematic Review. Journal of Oral & Maxillofacial Research, 10(4), 2. https://doi.org/10.5037/JOMR.2019.10402
Tolstunov, L., Hamrick, J. F. E., Broumand, V., Shilo, D., & Rachmiel, A. (2019). Bone Augmentation Techniques for Horizontal and Vertical Alveolar Ridge Deficiency in Oral Implantology. Oral and Maxillofacial Surgery Clinics of North America, 31(2), 163–191. https://doi.org/10.1016/J.COMS.2019.01.005
